Flexible static memory controller(FSMC)
今天在处理TFT彩屏的时候突然发现有人用FSMC控制器来处理，然后就认真的研究了下FSMC;
可见他分为4个块，三个类型，我们可以根据自己的需要来选择；这次我就直说FSMC 的Block 1;
首先，基地址BASE_ADDR = 6000 0000;至于片选，datasheet上也说了，我们可以通过控制HADDR（27,26）来选择操作；
然后还有今天一直困扰我的问题，我要选择A16,我用的是16位数据，他的数据地址为6000 0000 + 2^16*2 = 6002 0000；我一直都在疑惑：明明是A16，为什么是第17位被置1，后来终于在datasheet上发现这个问题的根源！
上面说的很清楚，数据宽度为16位时，HADDR[25:1]与FSMC_A[24:0]相连，那么这时候的FSMC_A16，就与HADDR[17]相连，所以地址就是6000 0000 + 2^17；
下面来看看FSMC如何与TFT联系起来！
A16 --> RS -- 使能
D0~D15 数据线
FSMC_WE --> WE
FSMC_OE --> OE
这个连接方式让我想起了微机原理上的8059；呵呵，如果你学过了微机原理，看到这个图应该懂了80%；
代码分析：
FSMC_NORSRAMInitTypeDef FSMC_NORSRAMInitStructure;
FSMC_NORSRAMTimingInitTypeDef p;
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_FSMC, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOC |
RCC_APB2Periph_GPIOD | RCC_APB2Periph_GPIOE , ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOD, &GPIO_InitStructure);
GPIO_SetBits(GPIOD, GPIO_Pin_13);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOE, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_4 | GPIO_Pin_5 |
GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_14 |
GPIO_Pin_15;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_Init(GPIOD, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 |
GPIO_Pin_11 | GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 |
GPIO_Pin_15;
GPIO_Init(GPIOE, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
GPIO_Init(GPIOD, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11 ;
GPIO_Init(GPIOD, &GPIO_InitStructure);
p.FSMC_AddressSetupTime = 0x02;
p.FSMC_AddressHoldTime = 0x02;
p.FSMC_DataSetupTime = 0x05;
p.FSMC_AccessMode = FSMC_AccessMode_B;
FSMC_NORSRAMInitStructure.FSMC_Bank = FSMC_Bank1_NORSRAM1;
FSMC_NORSRAMInitStructure.FSMC_DataAddressMux = FSMC_DataAddressMux_Disable;
FSMC_NORSRAMInitStructure.FSMC_MemoryType = FSMC_MemoryType_NOR;
FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b;
FSMC_NORSRAMInitStructure.FSMC_BurstAccessMode = FSMC_BurstAccessMode_Disable;
FSMC_NORSRAMInitStructure.FSMC_WaitSignalPolarity = FSMC_WaitSignalPolarity_Low;
FSMC_NORSRAMInitStructure.FSMC_WrapMode = FSMC_WrapMode_Disable;
FSMC_NORSRAMInitStructure.FSMC_WaitSignalActive = FSMC_WaitSignalActive_BeforeWaitState;
FSMC_NORSRAMInitStructure.FSMC_WriteOperation = FSMC_WriteOperation_Enable;
FSMC_NORSRAMInitStructure.FSMC_WaitSignal = FSMC_WaitSignal_Disable;
FSMC_NORSRAMInitStructure.FSMC_ExtendedMode = FSMC_ExtendedMode_Disable;
FSMC_NORSRAMInitStructure.FSMC_WriteBurst = FSMC_WriteBurst_Disable;
FSMC_NORSRAMInitStructure.FSMC_ReadWriteTimingStruct = &p;
FSMC_NORSRAMInitStructure.FSMC_WriteTimingStruct = &p;
FSMC_NORSRAMInit(&FSMC_NORSRAMInitStructure);
FSMC_NORSRAMCmd(FSMC_Bank1_NORSRAM1, ENABLE);
时钟初始化是必须的！希望大家不要forget了！
另外gpio的初始化，要看两个地方：1，数据手册上，每种管脚初始化成什么模式；2，哪些管脚需要初始化；
管脚对应自己对着原理图一个一个找！
FSMC_NORSRAMTimingInitTypeDef 设置
p.FSMC_AddressSetupTime = 0x02;
p.FSMC_AddressHoldTime = 0x02;
p.FSMC_DataSetupTime = 0x05;
p.FSMC_AccessMode = FSMC_AccessMode_B;
这里我只设置了4项，因为其他几项都是与norflash有关的，所以我们不用设置，因为TFT内部是RAM；

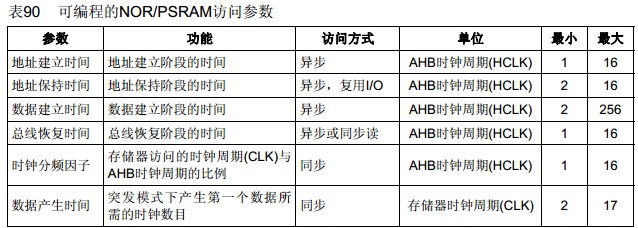

具体时间参考，在datasheet上也给了说明：
见网上有人设置FSMC_ADDressHoldTime = 0x0;发现也没啥影响，但是我们还是最好按照这个标准来！因为毕竟是官方给的标准！
FSMC_NORSRAMInitStructure.FSMC_Bank = FSMC_Bank1_NORSRAM1;
选择Bank1_NORSRAM1；因为我们本身就是选的他毋庸置疑；
FSMC_NORSRAMInitStructure.FSMC_DataAddressMux = FSMC_DataAddressMux_Disable;
我再TFT上也没有用到多路复用，因为我就只是跟TFT通信，说到这，我们还可以用它来控制4个彩屏一起显示！
FSMC_NORSRAMInitStructure.FSMC_MemoryType = FSMC_MemoryType_PSRAM;
这个参数是用来选择到底是哪个类型的存储器，他有三个option:
#define FSMC_MemoryType_SRAM ((uint32_t)0x00000000)
#define FSMC_MemoryType_PSRAM ((uint32_t)0x00000004)
#define FSMC_MemoryType_NOR ((uint32_t)0x00000008)
因为我不知道彩屏的内存到底是哪种类型的，我测试了下，三个选项对彩屏都是一样的效果，因为我对SRAM,NOR比较熟悉，所以就选了一个不熟悉的选项；
FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b;
16位的数据宽度
FSMC_NORSRAMInitStructure.FSMC_BurstAccessMode = FSMC_BurstAccessMode_Disable;
FSMC_NORSRAMInitStructure.FSMC_WaitSignalPolarity = FSMC_WaitSignalPolarity_Low;
FSMC_NORSRAMInitStructure.FSMC_WrapMode = FSMC_WrapMode_Disable;
FSMC_NORSRAMInitStructure.FSMC_WaitSignalActive = FSMC_WaitSignalActive_BeforeWaitState;
FSMC_NORSRAMInitStructure.FSMC_WriteOperation = FSMC_WriteOperation_Enable;
FSMC_NORSRAMInitStructure.FSMC_WaitSignal = FSMC_WaitSignal_Disable;
FSMC_NORSRAMInitStructure.FSMC_ExtendedMode = FSMC_ExtendedMode_Disable;
FSMC_NORSRAMInitStructure.FSMC_WriteBurst = FSMC_WriteBurst_Disable;
FSMC_NORSRAMInitStructure.FSMC_ReadWriteTimingStruct = &p;
FSMC_NORSRAMInitStructure.FSMC_WriteTimingStruct = &p;
然后我的彩屏控制基地址为
#define Bank1_LCD_DATA ((uint32_t)0x60020000)
#define Bank1_LCD_CTL ((uint32_t)0x60000000)
使用方法：
*(__IO uint16_t *) (Bank1_LCD_C)= reg;
*(__IO uint16_t *) (Bank1_LCD_D)= cmd;
可能理解的还不是太好，请大家多多指点；
