android NDK JNI so文件的制作和使用

创建时间：2016-07-23 投稿人： 浏览次数：12554

参考：

java jni 入门1 - 一个简单的从Java程序中调用C函数 : http://blog.csdn.net/u012005313/article/details/49644283



#########################################################


之前也接触过NDK和JNI，但是并没有很好的结合NDK和JNI来总结关于so文件的制作和使用。现在把最近一段时间的接触的关于so的制作和使用总结一下。


还是从最简单的例子开始：android apk调用一个C函数，输出一个log记录，并返回一个字符串“Hello JNI”


##############################################################3

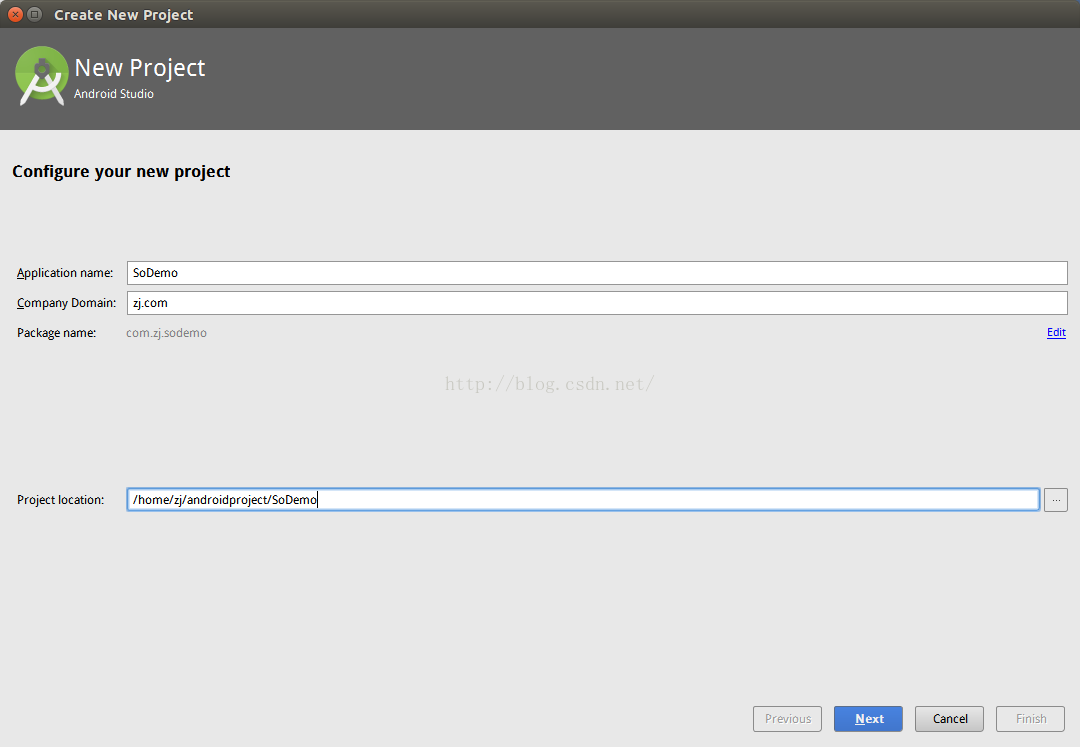

新建一个工程SoDemo



后面一直选择Next/Finish即可完成新建工程



修改activity_main.xml代码如下：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context="com.zj.sodemo.MainActivity">

    <TextView
        android:id="@+id/text"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:textAlignment="center"
        android:text="Hello World!"
        android:layout_alignParentTop="true"
        />

    <Button
        android:id="@+id/button"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="click me"
        android:layout_alignParentBottom="true"
        />
</RelativeLayout>

功能介绍：加入一个文本框和按钮。apk运行后，点击按钮调用C程序，文本框显示返回的字符串


修改MainActivity.java代码如下：

package com.zj.sodemo;

import android.app.Activity;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import android.widget.TextView;

public class MainActivity extends Activity {

    private Button mButton;
    private TextView mTextView;

    private String text = null;

    static {
        System.loadLibrary("JNITest");
    }

    public native String helloJNI();

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        mButton = (Button)findViewById(R.id.button);
        mTextView = (TextView)findViewById(R.id.text);

        mButton.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                text = helloJNI();
                mTextView.setText(text);
            }
        });
    }
}
功能介绍：新建文本框和按钮，同时调用so库JNITest，调用so库里面的函数是helloJNI，同时为按钮建立一个点击监听器，点击按钮，则调用helloJNI()函数，并显示返回的字符串。


至此，前期准备工作都已完成

##########################################################3


接下来需要使用JDK工具javah来建立java和C/C++之间的联系

参考文档: Android Studio & NDK: I got an error when “javah -d jni -classpath…” - http://stackoverflow.com/questions/27252712/android-studio-ndk-i-got-an-error-when-javah-d-jni-classpath


在  android ndk 入门 - 一个简单的ndk工程 : http://blog.csdn.net/u012005313/article/details/49911693 中，已经介绍了如何在android studio中配置javah

下面，我介绍一种使用命令行的方式

首先你需要先生成MainActivity.java的class文件，点击菜单栏build->Make Project(快捷键Ctrl + F9)即可编译整个工程。编译完成后，在路径app/build/intermediates/classes/debug/com/zj/sodemo下应该会出现MainActivity.class文件

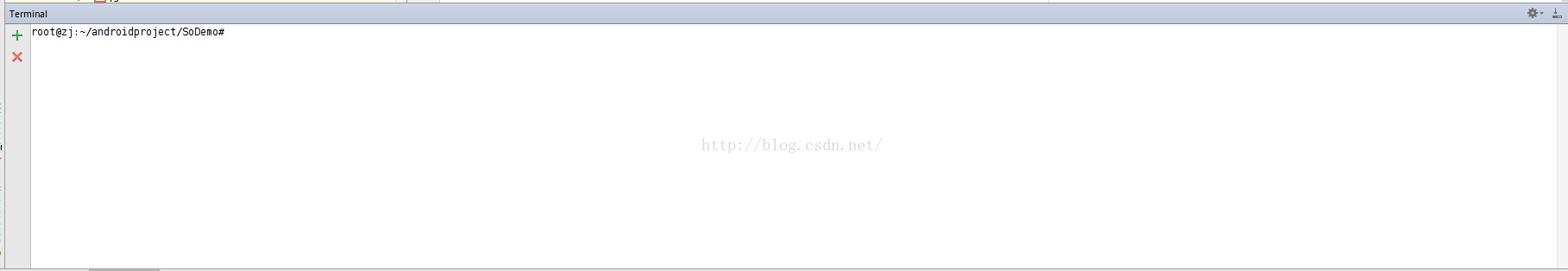

android studio配置了控制台窗口，在窗口底部工具栏中应该有Terminal选项


如果不存在，则点击顶部菜单栏View->Tool Windows->Terminal（快捷键Ctrl + F12）就会弹出控制台窗口

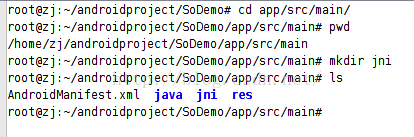

进入main目录并新建文件夹jni

cd app/src/main/
mkdir jni


运行以下命令：

javah -d jni -classpath /opt/android-sdk-linux/platforms/android-24/android.jar:../../build/intermediates/classes/debug/ com.zj.sodemo.MainActivity
命令介绍：-d参数－输出目录

-classpath－从中加载类的路径。没有配置android.jar环境变量的话就需要在这里加入（注意，android.jar后面跟的是一个冒号：，而不是分号；）

com.zj.sodemo.MainActivity是生成JNI样式的表头文件

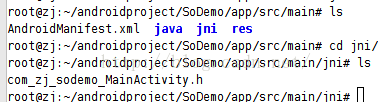

在这里我们将生成的.h文件保存在jni文件夹内：


打开文件com_zj_sodemo_MainActivity.h:

/* DO NOT EDIT THIS FILE - it is machine generated */
#include <jni.h>
/* Header for class com_zj_sodemo_MainActivity */

#ifndef _Included_com_zj_sodemo_MainActivity
#define _Included_com_zj_sodemo_MainActivity
#ifdef __cplusplus
extern "C" {
#endif
#undef com_zj_sodemo_MainActivity_BIND_ABOVE_CLIENT
#define com_zj_sodemo_MainActivity_BIND_ABOVE_CLIENT 8L
#undef com_zj_sodemo_MainActivity_BIND_ADJUST_WITH_ACTIVITY
#define com_zj_sodemo_MainActivity_BIND_ADJUST_WITH_ACTIVITY 128L
#undef com_zj_sodemo_MainActivity_BIND_ALLOW_OOM_MANAGEMENT
#define com_zj_sodemo_MainActivity_BIND_ALLOW_OOM_MANAGEMENT 16L
#undef com_zj_sodemo_MainActivity_BIND_AUTO_CREATE
#define com_zj_sodemo_MainActivity_BIND_AUTO_CREATE 1L
#undef com_zj_sodemo_MainActivity_BIND_DEBUG_UNBIND
#define com_zj_sodemo_MainActivity_BIND_DEBUG_UNBIND 2L
#undef com_zj_sodemo_MainActivity_BIND_EXTERNAL_SERVICE
#define com_zj_sodemo_MainActivity_BIND_EXTERNAL_SERVICE -2147483648L
#undef com_zj_sodemo_MainActivity_BIND_IMPORTANT
#define com_zj_sodemo_MainActivity_BIND_IMPORTANT 64L
#undef com_zj_sodemo_MainActivity_BIND_NOT_FOREGROUND
#define com_zj_sodemo_MainActivity_BIND_NOT_FOREGROUND 4L
#undef com_zj_sodemo_MainActivity_BIND_WAIVE_PRIORITY
#define com_zj_sodemo_MainActivity_BIND_WAIVE_PRIORITY 32L
#undef com_zj_sodemo_MainActivity_CONTEXT_IGNORE_SECURITY
#define com_zj_sodemo_MainActivity_CONTEXT_IGNORE_SECURITY 2L
#undef com_zj_sodemo_MainActivity_CONTEXT_INCLUDE_CODE
#define com_zj_sodemo_MainActivity_CONTEXT_INCLUDE_CODE 1L
#undef com_zj_sodemo_MainActivity_CONTEXT_RESTRICTED
#define com_zj_sodemo_MainActivity_CONTEXT_RESTRICTED 4L
#undef com_zj_sodemo_MainActivity_MODE_APPEND
#define com_zj_sodemo_MainActivity_MODE_APPEND 32768L
#undef com_zj_sodemo_MainActivity_MODE_ENABLE_WRITE_AHEAD_LOGGING
#define com_zj_sodemo_MainActivity_MODE_ENABLE_WRITE_AHEAD_LOGGING 8L
#undef com_zj_sodemo_MainActivity_MODE_MULTI_PROCESS
#define com_zj_sodemo_MainActivity_MODE_MULTI_PROCESS 4L
#undef com_zj_sodemo_MainActivity_MODE_NO_LOCALIZED_COLLATORS
#define com_zj_sodemo_MainActivity_MODE_NO_LOCALIZED_COLLATORS 16L
#undef com_zj_sodemo_MainActivity_MODE_PRIVATE
#define com_zj_sodemo_MainActivity_MODE_PRIVATE 0L
#undef com_zj_sodemo_MainActivity_MODE_WORLD_READABLE
#define com_zj_sodemo_MainActivity_MODE_WORLD_READABLE 1L
#undef com_zj_sodemo_MainActivity_MODE_WORLD_WRITEABLE
#define com_zj_sodemo_MainActivity_MODE_WORLD_WRITEABLE 2L
#undef com_zj_sodemo_MainActivity_DEFAULT_KEYS_DIALER
#define com_zj_sodemo_MainActivity_DEFAULT_KEYS_DIALER 1L
#undef com_zj_sodemo_MainActivity_DEFAULT_KEYS_DISABLE
#define com_zj_sodemo_MainActivity_DEFAULT_KEYS_DISABLE 0L
#undef com_zj_sodemo_MainActivity_DEFAULT_KEYS_SEARCH_GLOBAL
#define com_zj_sodemo_MainActivity_DEFAULT_KEYS_SEARCH_GLOBAL 4L
#undef com_zj_sodemo_MainActivity_DEFAULT_KEYS_SEARCH_LOCAL
#define com_zj_sodemo_MainActivity_DEFAULT_KEYS_SEARCH_LOCAL 3L
#undef com_zj_sodemo_MainActivity_DEFAULT_KEYS_SHORTCUT
#define com_zj_sodemo_MainActivity_DEFAULT_KEYS_SHORTCUT 2L
#undef com_zj_sodemo_MainActivity_RESULT_CANCELED
#define com_zj_sodemo_MainActivity_RESULT_CANCELED 0L
#undef com_zj_sodemo_MainActivity_RESULT_FIRST_USER
#define com_zj_sodemo_MainActivity_RESULT_FIRST_USER 1L
#undef com_zj_sodemo_MainActivity_RESULT_OK
#define com_zj_sodemo_MainActivity_RESULT_OK -1L
/*
 * Class:     com_zj_sodemo_MainActivity
 * Method:    helloJNI
 * Signature: ()Ljava/lang/String;
 */
JNIEXPORT jstring JNICALL Java_com_zj_sodemo_MainActivity_helloJNI
  (JNIEnv *, jobject);

#ifdef __cplusplus
}
#endif
#endif


里面有函数声明JNIEXPORT jstring JNICALL Java_com_zj_sodemo_MainActivity_helloJNI

接下来就是实现该函数声明


#############################################3

生成.h文件后我们就可以编写相应的C/C++实现代码


在jni目录下新建main.cpp，代码如下：

#include <iostream>
#include <jni.h>
#include <android/log.h>
#include "com_zj_sodemo_MainActivity.h"
using namespace std;

#define LOG_TAG "zj"
#define LOGI(...) __android_log_print(ANDROID_LOG_INFO, LOG_TAG, __VA_ARGS__)

extern "C"
{

/*
 * Class:     com_zj_sodemo_MainActivity
 * Method:    helloJNI
 * Signature: ()Ljava/lang/String;
 */
JNIEXPORT jstring JNICALL Java_com_zj_sodemo_MainActivity_helloJNI
  (JNIEnv *env, jobject obj)
  {
    LOGI("now in jni world");

    return env->NewStringUTF("Hello JNI");
  }

}

程序介绍：

１．生成so文件需要头文件jni.h；

２．输出log需要头文件android/log.h；

３．需要包含头文件com_zj_sodemo_MainActivity.h并实现其中声明的函数

４．如果使用C++代码，则必须实现本地方法的声明extern "C"（阻止C++编译器生产C++特有的代码）

５．JNICALL Java_com_zj_sodemo_MainActivity_helloJNI定义中实现了一条记录的输出，并返回一个字符串


#################################################


参考：

android studio 使用 jni 编译 opencv 完整实例 之 图像边缘检测！从此在andrid中自由使用 图像匹配、识别、检测 - http://www.cnblogs.com/linguanh/p/4624768.html?utm_source=tuicool&utm_medium=referral

android ndk 入门之打印log信息 - http://blog.csdn.net/qiuxiaolong007/article/details/7548580


接下来就是生成so库


在目录jni中新建Android.mk：

LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)

LOCAL_MODULE := JNITest
LOCAL_SRC_FILES := main.cpp
LOCAL_LDLIBS +=-L$(SYSROOT)/usr/lib -lm -llog
include $(BUILD_SHARED_LIBRARY)

新建Application.mk:

APP_STL := gnustl_static
APP_CPPFLAGS := -frtti -fexceptions
APP_ABI := armeabi-v7a       #这句是设置生成的cpu指令类型，提示，目前绝大部分安卓手机支持armeabi，libs下太多类型，编译进去 apk 包会过大
APP_PLATFORM := android-8    #这句是设置最低安卓平台，可以不弄

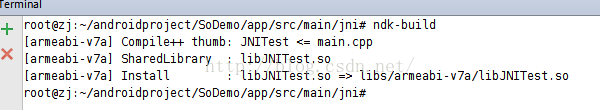

打开android stdio的控制台窗口，进入jni路径，运行命令ndk-build：

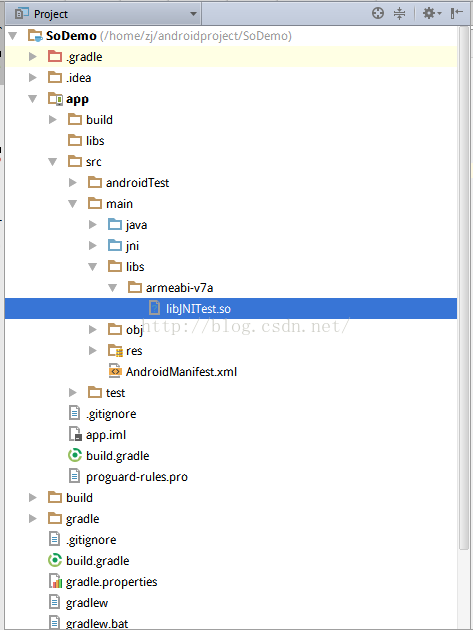

运行成功，同时生成so库libJNITest.so，位于目录libs/armeabi-v7a中：



＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃


有两种方式使用so库。

１．android studio默认调用src/main/jniLibs下的so文件；

２．通过配置，可以使用src/main/libs下的so文件


我们现在实现第２种。打开app/build.gradle文件，在android{}内加入：

    sourceSets {
        main() {
            jniLibs.srcDirs = ["src/main/libs"]
            jni.srcDirs = []
        }
    }

同时，在gradle.properties文件中加入语句：

android.useDeprecatedNdk=true

编译整个工程：点击顶部菜单栏Build->Make Project

编译完成后点击运行按钮（Run "app"，快捷键Shift + F10）

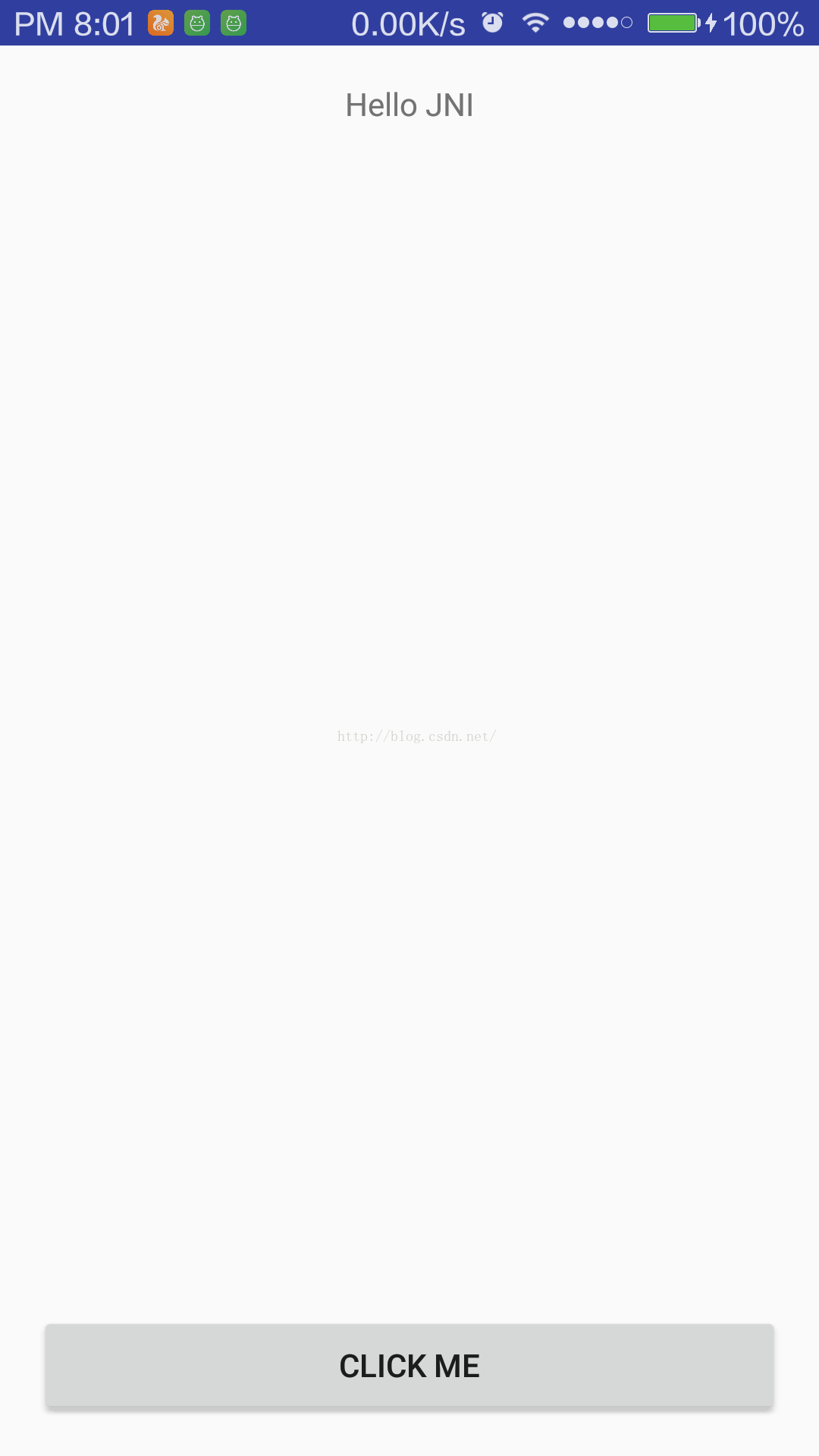

点击按钮
