利用MATLAB绘制Bezier曲线

暂时放弃了用opengl绘图。因为数据结构略复杂，暂时投奔了MATLAB的怀抱，下面利用MATLAB改写绘制Bezier曲线的代码

直接上代码，首先是直接利用基函数的绘制

function bezier( vertices )
%BEZIER 绘制Bezier曲线

Dim=size(vertices,1);%二位或者三维空间
NumPoint=size(vertices,2)-1;%点的个数
t=0:0.001:1;
x=[];y=[];z=[];
if Dim==2
     x=(1-t).^(NumPoint)*vertices(1,1);
     y=(1-t).^(NumPoint)*vertices(2,1);
  for j=1:NumPoint
      w=factorial(NumPoint)/(factorial(j)*factorial(NumPoint-j))*(1-t).^(NumPoint-j).*t.^(j);
      x=x+w*vertices(1,j+1);y=y+w*vertices(2,j+1);
  end
plot(vertices(1,:),vertices(2,:),"b");
hold on;grid on;
axis tight;
xlabel("X");ylabel("Y");
plot(x,y,"r");
end

if Dim==3
    x=(1-t).^(NumPoint)*vertices(1,1);
    y=(1-t).^(NumPoint)*vertices(2,1);
    z=(1-t).^(NumPoint)*vertices(3,1);
 for j=1:NumPoint
     w=factorial(NumPoint)/(factorial(j)*factorial(NumPoint-j))*(1-t).^(NumPoint-j).*t.^(j);
     x=x+w*vertices(1,j+1);y=y+w*vertices(2,j+1);z=z+w*vertices(3,j+1);
 end
plot3(vertices(1,:),vertices(2,:),vertices(3,:),"b");
hold on;grid on;
axis tight;
%axis([0.5,1.5,0.5,1.5,0,0.7]);
xlabel("X");ylabel("Y");zlabel("Z");
plot3(x,y,z,"r");
view(3);
end

end

不得不佩服MATLAB的强大。。
下面展示两个例子

vertices=[0.8 0.8 0;1.4 0.6 0;1.5 0.7 0.5;1.5 1.5 .5;0.6 1.4 0;1.5 1.5 0]";
bezier( vertices )

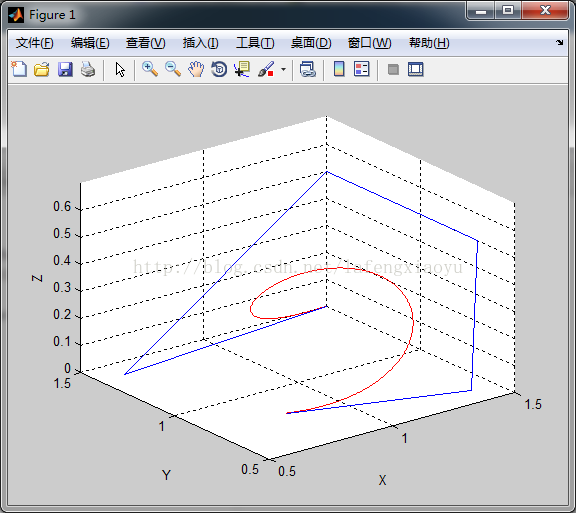

再去掉代码中关于坐标轴的注释，效果如下

如果是二维的，点换做

vertices = [0 3; 3 7;7 2; 9 6;13 3]";

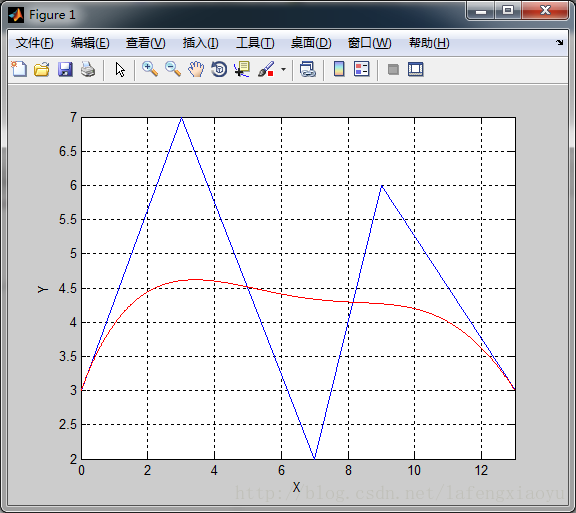

结果为
